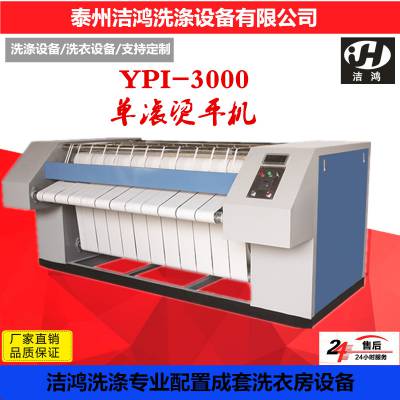

烫平机的性能与结构

1. 工作原理：

将0.4~0.6压力的蒸汽通入烫平机的蒸汽滚筒内，在滚筒表面将会产生150~170℃的高温。

经电机调速，减速机链轮等传动系统滚筒转速2~15r.p.m.输送带的线速度与滚筒外表面的线速度相等。

经过脱水以后的织物，在工作台上放平，拉齐后，经输送带送入烫平机，贴附在高温、光滑的蒸汽滚筒表面上，织物在高温状态下的内部水分也随之汽化蒸发，使织物达到熨平烘干的目的。

2. 主要组成部分

    单（双）滚筒烫平机由蒸汽滚筒、左右箱体变速传动系统、输送机构、桥架总组成，它们的结构概述如下：

（1） 蒸汽滚筒部分

    该机有壹（两）只蒸汽滚筒，它们由304不锈钢板卷制成，滚筒外表面经过精车和磨光处理，表面粗糙和超声波测厚检查，均符合对压力容器所规定的各项要求。滚筒两侧装有闷头轴，由两只大滚动轴承座支撑，左端轴上装有大链轮由传动系统带动其旋转，在滚筒端平面上装有放水螺塞，右端轴上装有进回气管道。

（2） 左右箱体部分

     左右箱体均由钢板及角铁框架连接而成。左箱体内装有变速系统，链轮传动系统及电气系统及操作按钮等，右箱体内装有蒸汽进出管道，安全阀，压力表等。

（3） 变速传动系统

     由变频调速电机，经蜗轮减速机，减速后将动力传递给链轮系统，使滚筒转速在n=1-8r.p.m,链条同时带动输送系统的各种辊轴，确保各辊轴与滚筒之间的线速度近似相等。

     这种变速传动系统，具有在不停车状况下可以较宽范围内平滑的无级调速，结构简单，传动链短，工作可靠，用户可根据不同被熨烫织物的品种及含水率，选择工作速度。

（4）  输送机构：

     输送机机构是由输送滚筒，调节支座，进料板，输送帆布带等组成。输送滚筒的动力是通过蒸汽滚筒上装有一只链轮（Z=62）带动，为了防止送料时产生织物的堆积现象，***织物熨烫过程的挺刮，输送滚筒的线速度设计时略低于蒸汽滚筒的线速度。在进料工作台上方还设有安全挡栅，防止操作人员不慎将手伸入滚筒内，造成夹伤事故。

出料机构由出料辊筒、窄帆布带和出料等组成，为使织物能正常出料，窄帆布带装在辊筒上，与织物前进到出口处后，通过窄帆布带一起运转到出料板，操作人员在出料板旁取物。

（5）  桥架总成：

    桥架是由I12#槽钢焊接而成，中间加有撑筋，钢性较好。左右箱体用24个MIO的螺钉紧固在桥架上。且在左右箱体的空间内装有6个调节拉杆轴，将它们牢牢的组成一个钢性较强的整体。
